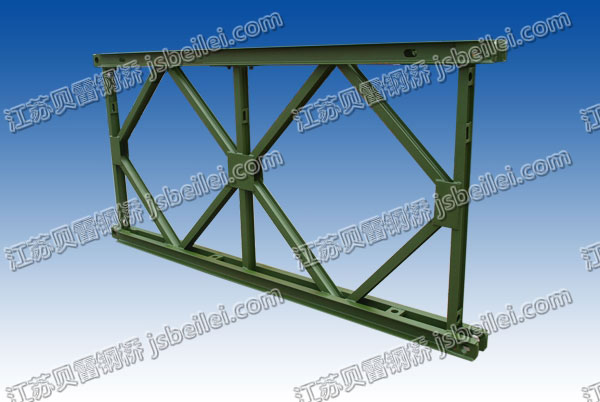

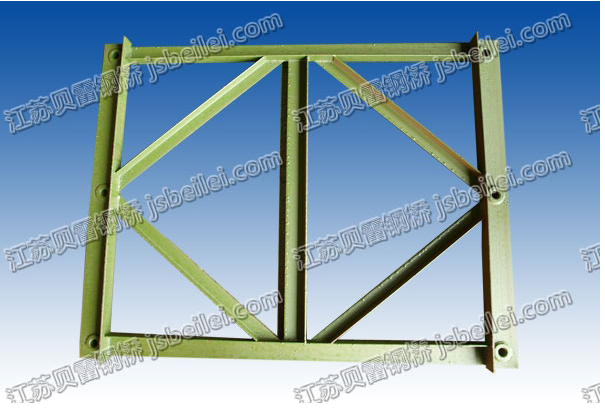

  贝雷梁桁架销子：用于连接桁架。在销子的一端有一个小圆孔，安装时插入保险卡，以防止销子脱落。销子顶端有一凹槽，方向与小圆孔方向一致，安装时使凹槽与上、下弦杆平行，以使保险卡顺利插入销子孔内。  当架设三排桥梁时，为了装拆方便，销子按下述规定安装：下层第一排（内排）桁架的销子由内往外插，第二、三排桁架的销子则由外向内插；上层各排桁架的销子都由内往外插。 
贝雷梁桁架销子材料为30CrMnTi，直径为49.5mm。端柱安置在桥梁的两端。用于将桥梁上的荷载传递到桥梁支座上。端柱有阳头和阴头两种。安装时，阴头端柱装在桁架的阳头上，阳头端柱装在桁架的阴头上。端柱侧面的两个圆孔连接于桁架的上、下弦杆，上面的一个椭圆孔与第二层桁架连接；端柱下部设有带定位销的短悬臂和活动铁扣，用于设置和固定横梁。

1.长距离运输时，可将活动铁扣移入柱腹中，用螺栓固定。在端柱底部焊有鞍形垫铁，用于端柱座落在桥座的轴梁上。加强弦杆：加强弦杆一头为阴头，另一头为阳头。在加强弦杆的中间设有支撑架孔和弦杆螺栓孔。加强弦杆与桁架上、下弦杆的连接设置加强弦杆的目的，在于提高桁架的抗弯能力，充分发挥桁架腹杆的抗剪作用。

2.由于桥梁端部弯矩很小，故首、尾节桁架不需设加强弦杆。桁架螺栓和弦杆螺栓：桁架螺栓用于连接上、下层桁架。使用时将螺栓自下而上插入桁架弦杆螺栓孔内，让螺栓的弯曲垫板卡在弦杆内，拧紧螺帽。弦杆螺栓，形状与桁架螺栓相同，仅长度短7厘米。用于连接桁架与加强弦杆，安装时按图3—20所示，使螺杆头部埋在加强弦杆内，以免桥梁推出时受阻。

贝雷梁桥面系包括横梁、纵梁、桥面板、缘材等。 
1．贝雷梁横梁：横梁上设有4组卡子，用于限定纵梁位置，两端焊有短柱用于连接斜撑，两端底面各有3个凹眼。安装横梁时，将凹眼套入桁架下弦杆横梁垫板上的栓钉，使横梁在桁架上就位。凹眼的间距与桁架间距相同，横梁就位后，桁架的间距也就相对固定了。 

2．贝雷梁横梁夹具：横梁夹具由拉杆、悬梁和支承杆3部分组成；用于固定横梁。拉杆端部有一凸头，安装时将拉杆凸头扣入横梁垫板缺口内，悬梁的一端勾在桁架竖杆的长方孔上，再用把杆（或扳手）转动支承杆，使其压紧固定横梁。横梁夹具不能承受很大的向上荷载，因此，当横梁用夹具夹住时，禁止用千斤顶在横梁下顶起。
